旁流水處理器安裝注意事項：從設備定位到系統適配的全流程指南

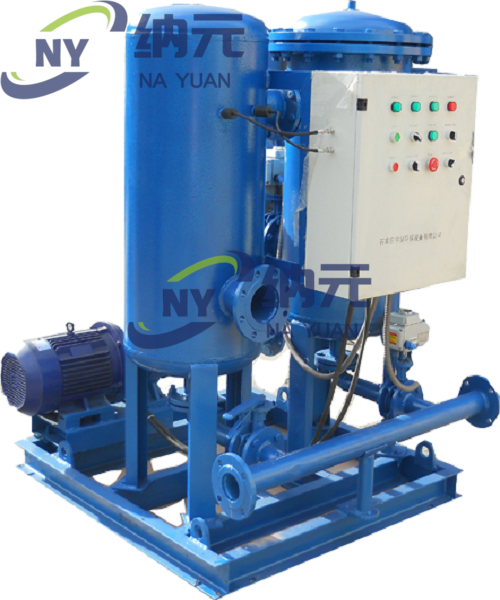

旁流水處理器作為循環水系統中控制結垢、腐蝕及微生物繁殖的關鍵設備，其安裝質量直接影響處理效果與設備壽命。以下從安裝前準備、現場施工到調試驗收的全流程注意事項，結合流體力學、設備防護等專業維度展開說明：

一、安裝位置規劃：基于流體動力學的科學選址

（一）管道系統中的最佳點位

• 優先選擇循環水泵出口段：此處水流穩定且壓力較高（建議≥0.2MPa），可確保處理器內水流速均勻（推薦 1.5-3m/s），避免因流速過低導致的電化學 / 物理場強衰減；
• 遠離彎頭與閥門至少 5-10 倍管徑：例如 DN100 管道需距離彎頭≥1m，防止湍流引起的水流紊亂，影響處理器內電場或磁場分布（以電磁式旁流水處理器為例，湍流會削弱磁力線對水分子的極化效果）；
• 水平管段優于垂直管段：水平安裝時，處理器內雜質可隨水流自然排出；若垂直安裝，需確保水流方向自下而上，避免氣蝕現象。

（二）與其他設備的安全間距

二、安裝前的系統預處理：避免 “帶傷運行”

（一）管道清潔與試壓

• 徹底沖洗管道：用清水以 1.5 倍設計流速沖洗管道，直至出水濁度＜5NTU，防止焊渣、鐵銹等雜質堵塞處理器內部流道（尤其電化學式的電極間隙通?！?mm）；
• 壓力測試：按系統工作壓力的 1.5 倍進行水壓試驗（保壓 30min），確保管道無泄漏后再安裝處理器，避免因系統泄漏導致設備浸水損壞（電子控制模塊防護等級需≥IP54）。

（二）水質參數適配性確認

• 硬度與堿度限制：
• 電磁式處理器：適用于 Ca2?濃度≤300mg/L（以 CaCO?計），總堿度≤200mg/L，超出范圍易導致電極 / 磁環結垢；
• 電化學式處理器：需控制 Cl?濃度＜1000mg/L，避免 Cl?過度電解產生腐蝕性氣體（如 Cl?），同時 pH 應控制在 6.5-8.5，防止電極過腐蝕；
• 懸浮物含量：建議 SS＜50mg/L，超過時需在前端加裝毛發過濾器或多介質過濾器，防止懸浮物沉積影響電極反應（電化學式）或磁場強度（電磁式）。

三、安裝施工要點：從機械固定到電氣連接的規范操作

（一）機械安裝規范

• 法蘭連接的同心度要求：法蘭面偏差≤1mm，螺栓均勻緊固（力矩參考：DN100 法蘭螺栓扭矩 80-100N?m），避免因應力集中導致設備殼體變形；
• 支撐支架設計：
• 設備重量＞50kg 時需單獨設置承重支架，支架間距≤2m，材質選用碳鋼鍍鋅或不銹鋼（防腐蝕環境）；
• 支架需加裝減震墊（硬度 40-60 Shore A），降低水流脈動引起的振動噪聲（≤65dB）；

• 旁通管路設置：必須安裝旁通閥（與處理器同管徑），便于設備檢修時系統 bypass 運行，旁通閥與處理器進出口閥門形成 “三閥組” 控制（見下圖示意）：
  ┌───────┐          ┌─────┐           ┌───────┐           ┌─────┐   │ 循環水 主管路 │───┤  進  口  閥 │───┤  旁流水處理器 │───┤ 出  口  閥  │─────┐   └───────┘          └──┬──┘           └───┬───┘           └──┬──┘                  │                                                        │                                    │                                     │                             │                                                      ▼                                     ▼                                     ▼                                            ┌─────┐                 ┌─────┐              ┌─────┐                                          │ 旁  通  閥  │                 │  排  污  閥 │               │ 壓  力  表  │                                            └─────┘                 └─────┘              └─────┘


（二）電氣與控制系統安裝

• 電源適配性：
• 確認輸入電壓與設備銘牌一致（常見 AC 220V±10% 或 AC 380V±10%），配備獨立漏電保護器（動作電流≤30mA，動作時間≤0.1s）；
• 電化學式處理器需區分陽極與陰極接線，避免反接導致電極燒毀（接線端子需標注 “+”“-” 極性）；
• 信號傳輸防護：
• 控制信號線采用屏蔽電纜（屏蔽層單端接地），遠離動力電纜（間距≥30cm），防止電磁干擾；
• 安裝 pH、電導率在線監測儀表時，傳感器與處理器的距離≤5m，確保實時數據反饋準確。

四、特殊環境下的防護措施

（一）室外露天安裝

• 防雨防曬設計：
• 加裝金屬防雨棚（高度超出設備頂部 50cm，檐口伸出設備兩側 30cm），棚體材質選用 304 不銹鋼或鋁合金；
• 電氣控制箱需達到 IP65 防護等級，箱內加裝溫控除濕器（濕度＞70% 時自動啟動）；
• 防凍措施：環境溫度＜0℃時，在處理器外殼包裹電伴熱帶（功率 20-30W/m），外層覆保溫棉（厚度≥50mm），防止內部積水結冰損壞電極 / 磁芯。

（二）腐蝕性環境

• 材質升級：
• 沿海地區或化工車間：設備殼體選用 316L 不銹鋼（耐 Cl?腐蝕），法蘭密封墊片改用聚四氟乙烯（PTFE）；
• 酸性廢水環境：電化學式處理器的電極涂層升級為釕銥鈦合金（Ru-Ir-Ti），耐 pH 1-14 的寬范圍腐蝕；
• 接地保護：設備外殼需單獨設置接地極（接地電阻≤4Ω），防止電化學腐蝕電流外泄導致周邊金屬構件加速銹蝕。

五、調試與驗收：從空載測試到性能驗證

（一）空載調試步驟

1. 水路檢查：
• 全開進口閥、出口閥，關閉旁通閥，啟動循環水泵，觀察處理器進出口壓力差（正?！?.05MPa），若壓差＞0.1MPa，需檢查內部是否堵塞；
2. 電氣測試：
• 接通電源，觀察控制面板指示燈（電源燈、運行燈常亮，故障燈熄滅），電磁式設備可通過高斯計檢測磁場強度（額定值 ±10% 以內），電化學式設備測量電極電壓（通常 1.5-3V）；
3. 安全功能驗證：
• 模擬過載斷電，檢查漏電保護器是否迅速跳閘；斷開信號傳輸線，確認系統報警功能正常。

（二）帶負載性能驗收

• 水質指標監測：
• 運行 24 小時后，采集處理器進出口水樣，檢測結垢抑制率（鈣硬度去除率≥85%）、腐蝕速率（碳鋼≤0.075mm/a，銅≤0.005mm/a）；
• 能耗評估：
• 記錄設備運行功率（電磁式通常 0.1-0.5kW，電化學式 0.5-2kW），計算單位處理水量能耗（≤0.1kWh/m3）；
• 連續運行測試：
• 穩定運行 72 小時，檢查設備有無異常振動、噪聲或溫升（外殼溫度≤50℃），電極式設備需觀察陽極消耗情況（失重率≤5g/1000h）。

六、常見安裝錯誤與風險規避

結語：安裝質量決定系統壽命
